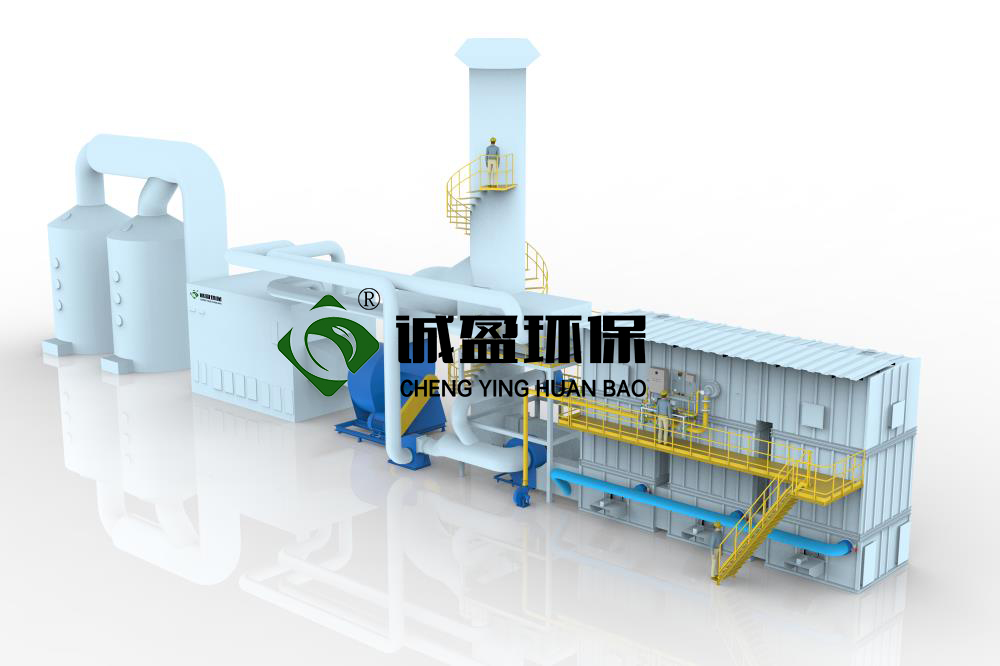

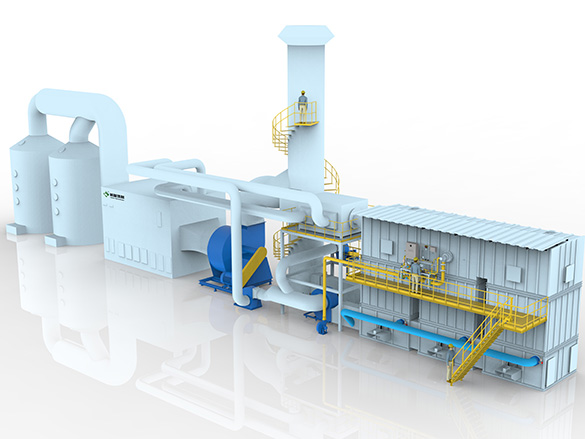

沸石轉輪+RTO蓄熱式燃燒爐

 簡介：

       沸石轉輪濃縮+RTO技術是VOC有機廢氣治理的主流技術，可節約能耗並減小設備規模。該技術適用於低濃度、連續排放的廢氣治理，涉及多個行業。

係統由過濾裝置、沸石轉輪、RTO等組成，利用沸石吸附濃縮有機物，再經RTO高溫焚燒轉化為無害物質。此技術具有高效率、長壽命、低能耗等優勢，

並實現模組化設計和自動化控製。

技術背景及趨勢：

        目前，政府管理部門已逐步限製效率低下的處理技術，加強推動燃燒等高效處理技術。然而低濃度有機廢氣如果采用RTO燃燒爐直接處理需要消耗大量天然氣等燃料，這樣會造成企業運行成本超高。因此我們需要把中低濃度的有機廢氣進行濃縮，使之變成較高濃度的廢氣再進入RTO廢氣處理係統燃燒處理。

       沸石轉輪濃縮+RTO蓄熱式燃燒技術是目前VOC有機廢氣治理中處理大風量、低濃度廢氣的主流技術。這樣既能節約運行能耗同時又可減小末端治理設備的規格，有機廢氣通過沸石轉輪濃縮後的風量會變得很小，一般需要根據企業廢氣的實際工況來設計最終的濃縮倍數。

技術簡介：

       沸石轉輪濃縮+RTO淨化係統主要由三級幹式過濾裝置、沸石轉輪濃縮吸附裝置、RTO、風機、換熱器組成。

       經過預處理的廢氣進入沸石濃縮轉輪+RTO蓄熱式燃燒爐，利用沸石分子篩的多孔吸附性將有機物吸附濃縮，濃縮後的有機物經RTO高溫（≥750℃）

將有機組分中的C、H化合物氧化分解成無害的CO2和H2O等無機成分，達到淨化空氣的目的。

技術原理：

        經預處理（去除粉塵、顆粒物）後的有機廢氣經過濃縮轉輪時，其中的有機物在轉輪吸附區域會被吸附下來，經過吸附淨化後的廢氣(約占處理風量

的85%~95%)排放到大氣中，一小部分廢氣(約占處理風量的5%-15%)對轉輪冷卻區降溫後，經換熱器被加熱到180-220℃的脫附溫度後，進入脫附區。脫附區有機物從吸附劑—沸石上脫離到加熱的氣流中，轉輪得以再生，脫附後的高濃度VOCs被送入RTO高溫焚燒。

      反應後的高溫廢氣進入蜂窩陶瓷蓄熱體，95%的熱量被蓄熱體吸收並“儲存”起來，溫度降低到接近RTO入口溫度。蓄熱體溫度升高後，通過切換閥或旋轉

裝置切換氣流流向，分別進行蓄熱和放熱，實現熱量的有效回收利用。

技術優勢：

1、吸附、脫附效率高≥95％，沸石壽命長，持續脫附並處理汙染物，無壓力波動。

2、沸石不可燃，安全性高。沸石轉輪吸附VOCs所產生的壓降極低，可大大減少電力能耗。

3、使原本高風量、低濃度的VOCs廢氣，轉換成低風量、高濃度的廢氣，濃縮倍數達到5-20倍，大大縮小後處理設備的規格，運行成本低。

4、係統自動化控製，單鍵啟動，操作簡單，並可搭配人機界麵監控操作數據。

5、整體係統采用模組化設計，具備了小的空間需求，且提供了持續性及無人化的操控模式。

工藝流程：

過程①：排風VOCs廢氣從排風管進入沸石轉輪進行VOCs吸附;

過程②：經沸石轉輪吸附的氣體成為淨氣,部分淨氣進入煙囪;

過程③：部分從沸石轉輪出口的淨氣進入換熱器吸熱,這部分氣體稱為脫附風;

過程④：吸熱升溫後的脫附風再次進入沸石轉輪,對VOCs進行脫附;

過程⑤：脫附風攜帶較高濃度的VOCs進入RTO,首先經過蓄熱體預熱升溫,再進入爐膛進行氧化分解;

過程⑥：燃燒後的部分高溫煙氣流經蓄熱體並放熱,然後進入煙囪;

過程⑦：部分高溫煙氣進入換熱器放熱,加熱脫附風;

過程⑧：放熱後的低溫煙氣進入煙囪;

過程⑨：所有進入煙囪的淨氣混合後排入大氣。
